Un client m'appelle l'autre jour, paniqué : son automate de portail grille une alimentation 24V tous les six mois. Il en est à sa troisième. Quand je lui demande ce qu'il a branché en aval, il me répond « deux capteurs, un relais, un peu d'éclairage LED, rien de fou ». Sauf que « rien de fou », mis bout à bout, ça faisait déjà 4,2 A sur une alimentation annoncée pour 5 A. Voilà le vrai problème : on achète une alimentation 24V comme on achète une ampoule, en regardant juste la tension, alors que c'est le courant et la marge qui décident si elle tient ou si elle meurt.
Cet article, c'est ce que j'aurais aimé qu'on me donne quand j'ai commencé à câbler des armoires. Pas la fiche produit recopiée : le mode d'emploi du choix, du dimensionnement et de la protection.
Points clés à retenir
- Une alimentation 24V sort du courant continu (DC), même si elle est branchée sur du 230V alternatif en entrée.
- Dimensionnement : somme des consommations + 20 à 30 % de marge, jamais le calibre exact.
- Le calibre du fusible en amont se choisit sur l'entrée, pas sur la sortie.
- Découpage obligatoire pour l'industriel, linéaire réservé à l'audio et aux mesures sensibles.
- Un convertisseur 12V→24V n'est pas une alimentation secteur→24V : ne confondez pas les deux.
Choisir une alimentation 24V, c'est d'abord calculer, pas comparer
Quand vous tapez « alimentation 24v » dans un moteur de recherche, vous tombez sur des pages qui alignent les puissances et les prix. Utile pour le budget. Inutile pour savoir de quoi vous avez besoin. Le calcul passe avant tout le reste.
Comment dimensionner la puissance réellement nécessaire
Prenez une feuille. Listez chaque récepteur en aval avec son courant nominal (indiqué sur la notice, en A ou en mA). Additionnez. Puis ajoutez une marge de 20 à 30 %. Pourquoi autant ? Parce qu'un capteur qui consomme 80 mA à l'arrêt peut grimper à 300 mA en pic de commutation. Parce qu'une LED dont on ne connaît que la puissance en watts cache une consommation réelle souvent sous-estimée. Parce que votre alimentation viveillit et perd de sa réserve.
Dans le cas du client cité plus haut, 4,2 A de consommation réelle sur une alimentation 5 A laisse 0,8 A de marge, soit moins de 16 %. Avec les pics, elle décrochait en protection thermique, redémarrait, recommençait. Le remplacement par un modèle 10 A a réglé le problème du jour au lendemain. Aucune innovation, juste de l'arithmétique.
Une règle que j'applique depuis : ne jamais dépasser 70 à 75 % du courant nominal. Le reste est votre sécurité.
Les critères qu'on oublie de vérifier
Au-delà du couple tension/courant, trois choses font la différence à l'usage :
- La plage de tolérance de sortie : un 24V « nominal » peut sortir 23,5 ou 24,8V. Certains capteurs n'aiment pas la dérive.
- L'ondulation résiduelle : plus elle est faible, plus votre électronique est tranquille. Une valeur autour de 100 mV crête à crête est un ordre de grandeur courant sur du découpage correct.
- Le montage : rail DIN pour l'armoire, boîtier IP pour le tableau extérieur. Un module nu posé sur une plaque de médium, ça fonctionne… jusqu'à l'humidité.
Sur les modèles industriels — les gammes Schneider 24V 5A ou 10A, les blocs Legrand, les alimentations modulaires 24V sur rail — vous retrouverez ces informations dans la fiche technique. Si la fiche ne donne pas l'ondulation ou la plage de sortie, c'est mauvais signe. J'ai appris à écarter les produits qui cachent ces données.
Alimentation linéaire ou à découpage : le match
Question piège. En 2026, pour de l'automatisme, de l'éclairage LED, du portail ou de la borne interactive, c'est découpage. Point. Le linéaire reste pertinent en audio et en instrumentation de mesure où le bruit électrique gêne.
| Critère | Alimentation linéaire | Alimentation à découpage |
|---|---|---|
| Rendement | Faible (chauffe beaucoup) | Élevé |
| Encombrement | Volumineux, lourd | Compact |
| Bruit / ondulation | Très faible | Mesurable, souvent acceptable |
| Usage typique | Audio, mesure, labo | Industrie, bâtiment, LED, automatisme |
| Montage rail DIN | Rare | Courant |
Voilà. Si vous hésitez encore, c'est que votre application est niche.
C'est quoi une alimentation DC ?
Une alimentation DC est un bloc qui transforme une tension d'entrée alternative, typiquement du 230V AC secteur, en une tension continue stable en sortie. À l'intérieur, on trouve un redressement, un filtrage, et sur les modèles à découpage, une régulation par découpage haute fréquence qui maintient la tension cible constante malgré les variations de charge.
Ce qui change pour vous, concrètement : la sortie a une polarité (+ et −), et brancher à l'envers peut être fatal. Certains modèles récents intègrent une protection contre l'inversion, mais ne comptez pas dessus par défaut. J'ai flingué une carte capteur à 38 € en inversant deux fils un soir de fatigue. Depuis, je vérifie deux fois.
Est-ce que 24V est un courant continu ou alternatif ?
Les deux existent, et c'est là que les confusions naissent. 24V DC est du continu : c'est la sortie classique d'une alimentation de tableau, et la tension qu'attendent automates, capteurs, relais et rubans LED. 24V AC est de l'alternatif : on le croise encore sur du chauffage, des sonneries, certains actionneurs de portail, des installations anciennes.
Un appareil prévu pour du 24V DC branché sur du 24V AC ne fonctionnera pas correctement, même avec la bonne tension affichée au multimètre. Le courant n'a pas la même forme. Vérifiez toujours la mention DC ou le symbole continu sur la plaque.

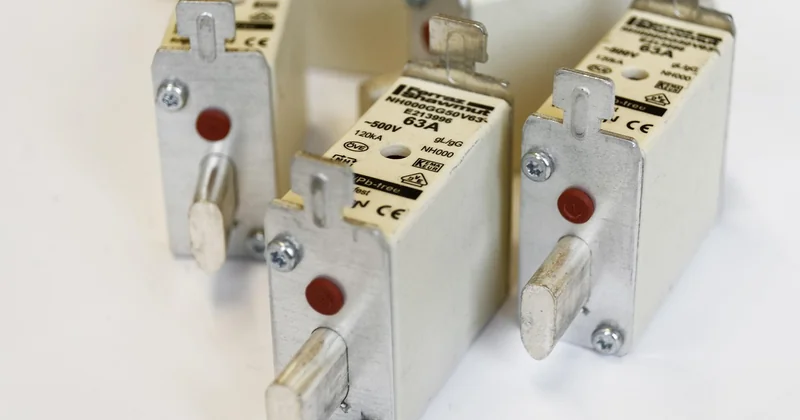

Comment protéger une alimentation 24V ?
La protection commence avant l'alimentation, pas après. En amont, vous protégez le bloc contre un court-circuit interne ou un défaut d'isolement : disjoncteur ou fusible calibré sur le courant d'entrée (le primaire), pas sur le 24V de sortie. Un fusible surdimensionné ne protège rien, un fusible trop juste déclenche à chaque démarrage à froid.
En aval, c'est autre chose. Chaque départ vers un sous-circuit mérite son propre fusible ou disjoncteur, calibré cette fois sur la consommation de ce départ. Le client dont je parlais aurait dû avoir trois départs protégés séparément : capteurs, relais, éclairage. Un court-circuit sur le ruban LED aurait alors isolé le défaut au lieu de faire tomber l'alimentation entière.
Les protections à vérifier sur la fiche technique
- Court-circuit : protection intégrée, en mode « hiccup » ou coupure permanente selon les modèles.
- Surcharge : limite de puissance en sortie.
- Surtension : varistance en amont si foudre possible, ce qui est le cas sur un portail extérieur.
- Échauffement : une alimentation à découpage chauffe. Sans ventilation ou sans espace libre autour, elle se met en sécurité. J'ai vu des armoires où le bloc était collé contre la paroi. Il est mort en été.
- Mise à la terre : indispensable pour le filtrage CEM, et non négociable en environnement bruyant.
Quel calibre pour le fusible en amont ?
Vous prenez le courant d'entrée nominal indiqué sur la plaque (pas la puissance), et vous choisissez le calibre juste au-dessus, avec un léger dépassement pour absorber le courant d'appel. Un modèle 24V 10A consomme typiquement moins de 2 A en entrée — calibrez en conséquence, pas sur les 10 A de sortie. C'est l'erreur classique.
Quelle différence entre un convertisseur 12V et un convertisseur 24V ?
Un convertisseur DC-DC prend du continu d'un côté et rend du continu de l'autre. Un 12V→24V transforme du 12V (batterie, prise camping-car, sortie véhicule) en 24V. Une alimentation secteur→24V part directement du 230V AC. Ce ne sont pas les mêmes produits, ni les mêmes usages, ni les mêmes protections.
Autre distinction : un convertisseur élève la tension (12 → 24V) et perd un peu de rendement dans la conversion, alors qu'une alimentation abaisse et redresse. Sur un portail solaire ou une installation mobile, c'est un convertisseur. Dans une armoire, c'est une alimentation 24V DC.
J'ai vu des montages où les deux cohabitaient : un convertisseur 12V→24V en secours d'une alimentation secteur, avec bascule. Ça fonctionne, à condition de protéger les deux sources et de ne jamais les mettre en parallèle sans diode.
Ce qui reste quand on a tout câblé
Une alimentation 24V ne tombe pas en panne par hasard. Elle tombe parce qu'on lui a demandé plus qu'elle ne pouvait, ou parce qu'on l'a installée à un endroit où elle étouffe. Les gammes industrielles vendues sur rail DIN, qu'elles viennent de chez Schneider, Legrand ou d'autres, tiennent leurs promesses tant que la marge existe.
La prochaine fois que vous serez tenté de prendre le modèle juste au-dessus de votre calcul, réfléchissez à ceci : entre le prix d'un bloc 10A et celui d'un 5A, l'écart est souvent de quelques dizaines d'euros. Le remplacement d'un automate grillé, lui, se compte en jours d'immobilisation. Et l'arithmétique, elle, ne ment jamais.
